简介

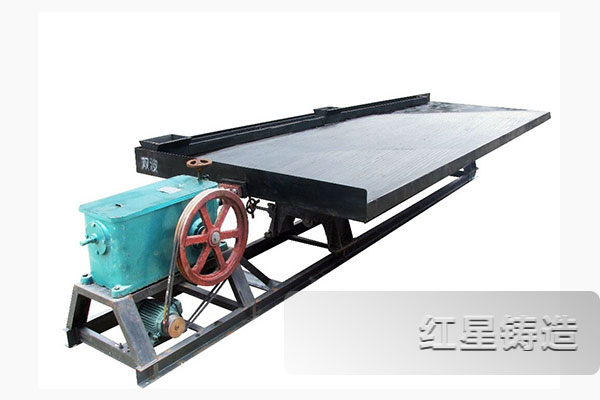

淘金摇床是将沙金矿粒群从床面上角的给矿槽送入,同时由给水槽供给横向冲洗水,于是沙金矿粒在重力,横向流水冲力,床面作往复不对称运动所产生的惯性和摩擦力的作用下,按比重和粒度分层,并沿床面作纵向运动和沿倾斜床面作横向运动。比重和粒度不同的矿粒沿着各自的运动方向逐渐扇形流下,分别从精矿端和尾矿侧的不同区排出,后被分成精矿,中矿和尾矿。
摇床可用于粗选、精选、扫选等不同作业,选别粗砂(2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074)等不同粒级。当处理钨、锡等矿石时,摇床的有效回收粒度范围为2-0.22毫米,也可用于选别铁、锰矿石和煤。
工作原理
摇床选矿是一个倾斜的床面上借助机械石板对称往复运动和薄层斜面水流等联合作用,使矿粒在床面上松散分层,分带,从而使矿物按密度不同来进行分选的过程。
性能特点
摇床具有富集比高、选别效率好、操作简单等优点,且一次得出较终精矿和较终尾矿。与传统工艺相比具有不用药剂、耗能低、便于管理等优点, 具有较高的性能价格比。
名称 | 粗砂摇床 | 细砂摇床 | 矿泥摇床 | |
床面尺寸 | 长度(mm) | 4450 | 4450 | 4450 |
传动端宽(mm) | 1855 | 1800 | 1800 | |
精矿端宽(mm) | 1546 | 1546 | 1546 | |
大给矿粒度(mm) | 2 | 0.5 | 0.15 | |
给矿量(t/d) | 30-60 | 10-20 | 15-25 | |
给矿浓度(%) | 25-30 | 20-25 | 15-25 | |
行程(mm) | 16-22 | 11-16 | 8-16 | |
频率(f) | 45-48 | 48-53 | 50-57 | |
台面清洗水量(t/d) | 80-150 | 30-60 | 10-17 | |
横向坡度 | 2.5-4.5 | 1.5-3.5 | 1-2 | |
纵向坡度(%) | 1.4 | 0.92 | -- | |
台面尖灭角(度) | 32-42 | 40 | 42 | |
选矿面积 | 7.6 | 7.6 | 7.6 | |
台面长度比 | 2.6 | 2.6 | 2.6 | |
床面端面形状 | 矩形 | 锯齿形 | 三角形 | |
电机功率(kw) | 1.1 | 1.1 | 1.1 | |
传动机构 | 偏心连杆机构 |
